通用膨脹節在煤氣管道應用廣泛及安裝注意事項

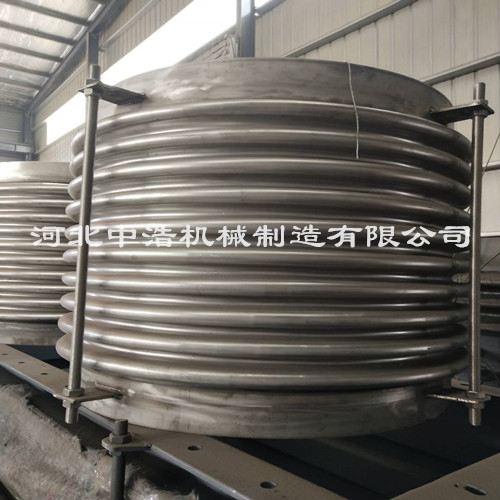

通用膨脹節是為補償因溫度差與機械振動引起的附加應力，而設置在容器殼體或管道上的一種撓性結構。由于它作為一種能自由伸縮的彈性補償元件，具有工作可靠、性能良好、結構緊湊等優點,已廣泛應用在化工、冶金、核能等部門。
通用膨脹節在煤氣管道應用較為廣泛，也可適用于蒸汽、熱水、氧氣、氮氣或其它無腐蝕性介質的管道系統。煤氣用的波紋補償器種類很多，主要包括以下幾種類型：
軸向型波紋補償器。它是一個波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)組成的撓性部件，主要用于直管段補償軸向位移。補償器設在兩固定支架之問，一端靠近一個固定支架。補償器不能約束管道壓力推力，壓力推力由其兩側的固定管架承受。
拉桿型波紋補償器。它是由兩個相同波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)及一個中問管，一組能承受壓力推力組成的撓性部件，主要用十補1嘗橫同位移。補償器能約束管道壓力推力，固定管架可不考慮承受管道壓力推力。
復式型波紋補償器。它是由兩個相同波紋元件和兩個可與相鄰管道、設備相連接的接管(或法蘭)及一個中問組成的撓性部件，主要用于直管段補償軸向位移及橫向位移。
通用膨脹節的優點是制作時采用優的、對波紋管無損傷的整體一次液壓成型工藝。通用膨脹節特點是尺寸精度高，使用壽命長，性能可靠，結構緊湊，補償量大，疲勞壽命長，承壓能力高，用材廣泛，在工程應用中，具有配管簡單，不用維修等特點，口徑大，耐溫高，有較強的抗應力腐蝕能力。
通用型波紋膨脹節在安裝前，應先檢查波紋補償器膨脹節的型號、規格及管道的支座配置_復合設計要求。對帶內襯筒的膨脹節，應注意使內襯筒方向與介質流動方向一致（按膨脹節的流向標志安裝）。平面角向型膨脹節的鉸鏈轉動屏幕應與位移平面一致。需要進行“冷緊”的膨脹節，其預變形所用的輔助構件，應在膨脹節預變形后拆除。
通用膨脹節管系安裝完畢后應立即拆除膨脹節上用作安裝運輸保護的輔助定位機構及緊固件，并按設計要求將限位裝置調到規定的位置，使管系在環境條件得以充分的補償。
通用膨脹節除設計要求預拉壓或“冷緊”的預變形外，嚴禁使用波紋管變形的方法來調整管道的安裝偏差，以免影響膨脹節的正常功能，否則會降低其使用壽命和增加管系、設備及支承構件的載荷。膨脹節所有的活動元件不得被外部構件卡死或限制其活動部位正常動作。安裝過程中不允許焊渣飛濺到小組紋管表面和使波紋管受到其它機械損傷。對用于氣體介質的膨脹節及其連接管道，作水壓試驗時，要考慮充水時是否需要對膨脹節的接管加設臨時支架以承重。
通用膨脹節水壓試驗用水_純凈，無腐蝕性，并控制水中的氯離子的含量不_過25ppm。水壓試驗結束后，應盡快排盡波紋管中的積水，并迅速將波殼的內表面吹干。管道對中性要好，在無其它方法_時，可采用直管敷設后切下等長管道再安裝膨脹節的方法來_。須注意的是，膨脹節是不吸收扭矩的，因此在安裝膨脹節時，不允許膨脹節受到扭轉。膨脹節所有的活動元件不得被外部構件卡死或限制其活動部位正常運作。
同時保溫層應做在膨脹節外保護套上，不得直接做在波紋管上。不得采用含氯的保溫材料。安裝過程中不允許焊渣飛濺到波紋管表面和使波紋管受到其它機械損傷。支架_符合設計要求，嚴禁在支架未安裝好之前在管線內試壓，以免將膨脹節拉壞。膨脹節允許不_過1.5倍公稱系統壓力試驗。裝有膨脹節的管線在運行操作中，閥門開啟和關閉要逐漸進行，以免管線內溫度和壓力急劇變化，造成支架或膨脹節損壞。
